EV系列过流阀

最高使用压力达 6000 psi
使用温度达 204°C
阀门接口形式有：NPT 螺纹、GENTEC卡套式接头
端部连接尺寸从1/8" 到1/2"
阀门关闭时，内部泄放流量低于切断流量的1%

型号	连接形式		压力范围	尺寸(mm)
型号	进气	出气	MPa (psi)	A	F1/F2
SS-EV12-TF4	1/4" GENLOK		41.3 (6000)	61.7 (2.43)	11/16
SS-EV12-TF6M	6 mm GENLOK		41.3 (6000)	61.7 (2.43)	1 1/16
SS-EV12-FNT2	1/8" Female NPT		41.3 (6000)	47.5 (1.87)	1 1/16
SS-EV12-FNT4	1/4" Female NPT		41.3 (6000)	47.5 (1.87)	1 1/16
SS-EV12-NT2	1/8" Male NPT		41.3 (6000)	45.5 (1.79)	1 1/16
SS-EV12-NT4	1/4" Male NPT		41.3 (6000)	53.8 (2.12)	1 1/16
SS-EV12-VM4	1/4" FSR		41.3 (6000)	57.9 (2.28)	1 1/16
SS-EV13-TF6	3/8" GENLOK		41.3 (6000)	69.9 (2.75)	1
SS-EV13-TF8M	8 mm GENLOK		41.3 (6000)	68.6 (2.70)	1
SS-EV13-TF10M	10 mm GENLOK		41.3 (6000)	71.1 (2.80)	1
SS-EV13-FNT6	3/8" Female NPT		36.5 (5300)	64.8 (2.55)	1 1/16
SS-EV13-NT6	3/8" Male NPT		41.3 (6000)	59.9 (2.36)	1
SS-EV14-TF8	1/2" GENLOK		41.3 (6000)	75.4 (2.97)	1
SS-EV14-TF12M	12 mm GENLOK		41.3 (6000)	75.2 (2.96)	1
SS-EV14-FNT8	1/2" Female NPT		33.7 (4900)	77.0 (3.03)	1 1/16
SS-EV14-NT8	1/2" Male NPT		41.3 (6000)	69.3 (2.73)	1
SS-EV14-VM8	1/2" FSR		29.6 (4300)	69.3 (2.73)	1

EX:	SS	– EV12	– NT4	– B	– M
	母体材料:	系列号:	进\出气连接:	密封材料:	开启压力值:
	SS: 316	EV12	见上表	无：氟橡胶	无：标准流量
		EV13		B：丁腈橡胶	M：中流量
		EV14		N：氯丁橡胶	L：低流量

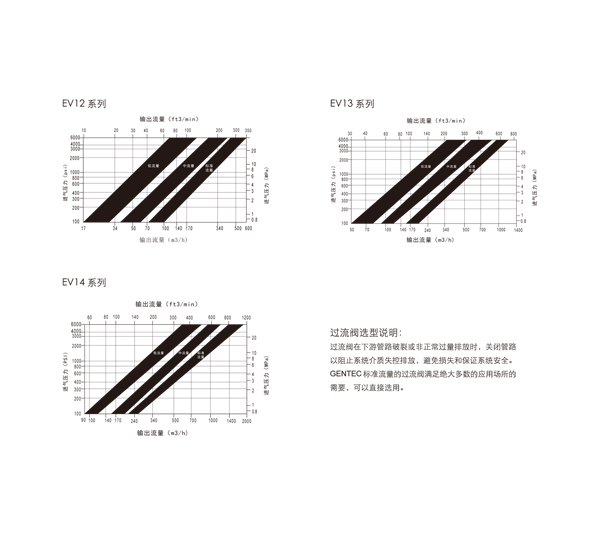

				Y：三元乙丙橡胶	详见流量图
