FE 系列内螺纹弯头

英制

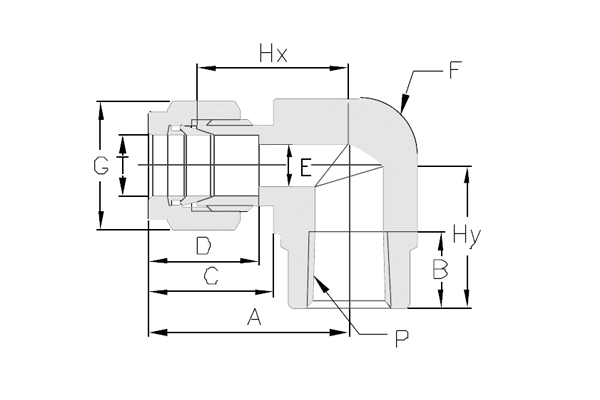

T 管外径 in.	P NPT螺纹 in.	型号	A in.	B in.	C in.	D in.	E in.	F 六角尺寸 in.	G 六角尺寸 in.	Hx in.	Hy in.
1/8	1/8	SS-FE-TF2-FNT2	0.97	0.41	0.60	0.50	0.09	1/2	7/16	0.71	0.75
1/8	1/4	SS-FE-TF2-FNT4	1.08	0.59	0.60	0.50	0.09	11/16	7/16	0.82	0.88
3/16^*	1/8	SS-FE-TF3-FNT2	1.00	0.39	0.63	0.54	0.12	1/2	1/2	0.74	0.75
1/4	1/8	SS-FE-TF4-FNT2	1.06	0.39	0.70	0.60	0.19	1/2	9/16	0.77	0.75
1/4	1/4	SS-FE-TF4-FNT4	1.17	0.59	0.70	0.60	0.19	11/16	9/16	0.88	0.88
1/4	3/8	SS-FE-TF4-FNT6	1.25	0.59	0.70	0.60	0.19	13/16	9/16	0.96	0.88
1/4	1/2	SS-FE-TF4-FNT8	1.36	0.78	0.70	0.60	0.19	1	9/16	1.07	1.12
5/16^*	1/8	SS-FE-TF5-FNT2	1.13	0.39	0.73	0.64	0.25	9/16	5/8	0.84	0.75
5/16^*	1/4	SS-FE-TF5-FNT4	1.20	0.59	0.73	0.64	0.25	11/16	5/8	0.91	0.88
3/8	1/8	SS-FE-TF6-FNT2	1.20	0.39	0.76	0.66	0.28	5/8	11/16	0.91	0.75
3/8	1/4	SS-FE-TF6-FNT4	1.23	0.59	0.76	0.66	0.28	11/16	11/16	0.94	0.88
3/8	3/8	SS-FE-TF6-FNT6	1.31	0.59	0.76	0.66	0.28	13/16	11/16	1.02	0.88
3/8	1/2	SS-FE-TF6-FNT8	1.42	0.78	0.76	0.66	0.28	1	11/16	1.13	1.12
1/2	1/4	SS-FE-TF8-FNT4	1.42	0.59	0.86	0.90	0.41	13/16	7/8	1.02	0.88
1/2	3/8	SS-FE-TF8-FNT6	1.42	0.59	0.86	0.90	0.41	13/16	7/8	1.02	0.88
1/2	1/2	SS-FE-TF8-FNT8	1.53	0.78	0.86	0.90	0.41	1	7/8	1.13	1.12
5/8^*	3/8	SS-FE-TF10-FNT6	1.50	0.59	0.86	0.96	0.50	15/16	1	1.10	0.88
5/8^*	1/2	SS-FE-TF10-FNT8	1.57	0.78	0.86	0.96	0.50	1-1/16	1	1.17	1.12
3/4	1/2	SS-FE-TF12-FNT8	1.57	0.78	0.86	0.96	0.62	1-1/16	1-1/8	1.17	1.12
3/4	3/4	SS-FE-TF12-FNT12	1.76	0.81	0.86	0.96	0.62	1-3/8	1-1/8	1.36	1.25
1	3/4	SS-FE-TF16-FNT12	1.93	0.81	1.04	1.23	0.88	1-3/8	1-1/2	1.45	1.25
1	1	SS-FE-TF16-FNT16	2.11	1.00	1.04	1.23	0.88	1-11/16	1-1/2	1.50	1.50

T 管外径 in.	P 锥管螺纹 Rc ( BSPT )	型号	A in.	B in.	C in.	D in.	E in.	F 六角尺寸 in.	G 六角尺寸 in.	Hx in.	Hy in.
1/8	1/8	SS-FE-TF2-FRT2	0.97	0.41	0.60	0.50	0.09	1/2	7/16	0.71	0.75
1/8	1/4	SS-FE-TF2-FRT4	1.08	0.59	0.60	0.50	0.09	11/16	7/16	0.82	0.88
1/4	1/8	SS-FE-TF4-FRT2	1.06	0.39	0.70	0.60	0.19	1/2	9/16	0.77	0.75
1/4	1/4	SS-FE-TF4-FRT4	1.17	0.59	0.70	0.60	0.19	11/16	9/16	0.88	0.88
1/4	3/8	SS-FE-TF4-FRT6	1.25	0.59	0.70	0.60	0.19	13/16	9/16	0.96	0.88
3/8	1/4	SS-FE-TF6-FRT4	1.23	0.59	0.76	0.66	0.28	11/16	11/16	0.94	0.88
3/8	3/8	SS-FE-TF6-FRT6	1.31	0.59	0.76	0.66	0.28	13/16	11/16	1.02	0.88
1/2	3/8	SS-FE-TF8-FRT6	1.42	0.59	0.86	0.90	0.41	13/16	7/8	1.02	0.88
1/2	1/2	SS-FE-TF8-FRT8	1.53	0.78	0.86	0.90	0.41	1	7/8	1.13	1.12

公制

T 管外径 mm	P NPT螺纹 in.	型号	A mm	B mm	C mm	D mm	E mm	F 六角尺寸 mm	G 六角尺寸 mm	Hx mm	Hy mm
6	1/8	SS-FE-TF6M-FNT2	27.0	10.4	17.7	15.3	4.8	16.0	14	19.6	19.0
6	1/4	SS-FE-TF6M-FNT4	29.8	15.0	17.7	15.3	4.8	20.5	14	22.4	22.4
6	1/2	SS-FE-TF6M-FNT8	34.6	19.8	17.7	15.3	4.8	28.5	14	27.2	28.4
8	1/4	SS-FE-TF8M-FNT4	30.6	15.0	18.6	16.2	6.4	20.5	16	23.1	22.4
10	1/8	SS-FE-TF10M-FNT2	31.5	10.4	19.5	17.2	7.9	20.5	19	23.9	19.0
10	1/4	SS-FE-TF10M-FNT4	33.5	15.0	19.5	17.2	7.9	20.5	19	25.9	22.4
12	1/4	SS-FE-TF12M-FNT4	36.0	15.0	22.0	22.8	9.5	20.5	22	25.9	22.4
12	1/2	SS-FE-TF12M-FNT8	38.8	19.8	22.0	22.8	9.5	28.5	22	28.7	28.4

T 管外径 mm	P 锥管螺纹 Rc ( BSPT )	型号	A mm	B mm	C mm	D mm	E mm	F 六角尺寸 mm	G 六角尺寸 mm	Hx mm	Hy mm
6	1/4	SS-FE-TF6M-FRT4	29.8	15.0	17.7	15.3	4.8	20.5	14	22.4	22.4
8	1/4	SS-FE-TF8M-FRT4	30.6	15.0	18.6	16.2	6.4	20.5	16	23.1	22.4
10	1/4	SS-FE-TF10M-FRT4	33.5	15.0	19.5	17.2	7.9	20.5	19	25.9	22.4
12	1/2	SS-FE-TF12M-FRT8	38.8	19.8	22.0	22.8	9.5	28.5	22	28.7	28.4

*：无常规库存
